核心原則是:汽車行業的插拔力標準極其嚴格,力值范圍由詳細的行業規范(如USCAR)和每個連接器制造商的具體產品規格書來定義。
下面為您詳細分解汽車電子插拔力的典型范圍和影響因素:

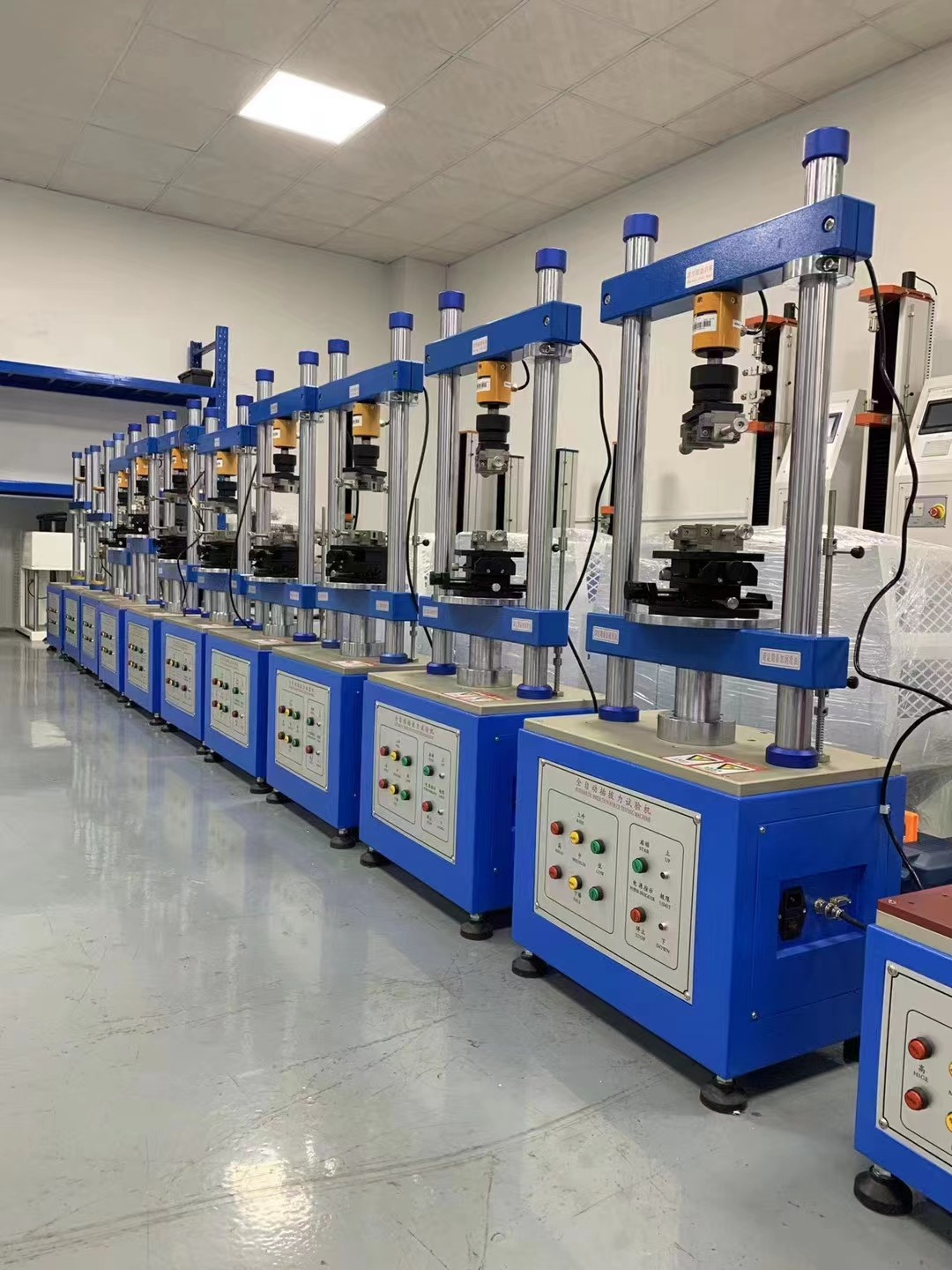

發瑞電腦式插拔力試驗機
一、 力值范圍概覽
汽車連接器的插拔力可以從幾牛頓到幾百牛頓不等。
單個端子的插拔力: 這是最基礎的單位。一個典型的汽車端子(如0.64mm端子)的插拔力可能在 0.5N 到 10N 之間。
整個連接器的插拔力: 一個連接器通常有多個端子,其總插拔力是所有端子貢獻的力之和,再加上二次鎖止機構 的力。
小型連接器(2-10芯): 總插拔力可能在 10N 到 60N。
中型連接器: 可能在 50N 到 150N。
大型連接器或帶杠桿助力的: 可能超過 200N。
重要提示: 這些只是粗略的參考范圍。J對不可以將這些數值用于實際設計或檢驗,必須查閱具體產品的規格書。
二、 核心標準與規范
汽車行業不像消費電子,它遵循著Q球統一的嚴格標準。
USCAR-2: 這是Q球汽車電子電氣連接器性能測試的基石標準。它由美國汽車研究理事會制定,但已被Q球主流主機廠和供應商采納。USCAR-2對插拔力的測試方法、條件、循環次數和力值范圍都有明確的規定。
各大主機廠標準: 如通用的GMW3191、福德的ES-XU6T-1A278-AC、大眾的VW60330等。這些標準通常在USCAR的基礎上,提出更具體或更嚴格的要求。
連接器制造商規格書: 泰科、安波福、莫仕等連接器制造商,會為其每一款連接器提供詳細的產品規格書,其中會明確給出插入力的大值和拔出力的最小值與大值。這是生產檢驗的直接依據。
三、 影響插拔力大小的關鍵因素
端子因素(最核心):
端子數量: 這是最直接的因素,端子越多,總插拔力通常越大。
端子尺寸和材質: 更大的端子(如用于電源的)需要更大的插拔力。鍍層材料(如鍍金、鍍錫)會影響摩擦力。
端子設計(正壓力): 母端子的簧片設計決定了其對接公端子的正壓力。正壓力越大,電接觸越好,但拔出力也越大。這是設計的核心權衡。
連接器結構因素:
二次鎖止機構: CPA、TPA等機構在端子插入后將其鎖定,防止端子后退。這些機構本身會貢獻一部分插拔力,并且是可靠性的關鍵。
連接器外殼鎖扣: 公母連接器外殼之間的卡扣、杠桿或螺絲機構。它們的嚙合和分離力是總插拔力的主要組成部分。
密封圈: 汽車連接器通常需要防水,橡膠密封圈會產生很大的摩擦力,顯著增加插入力。
測試條件因素:
插拔速度: 標準通常規定測試速度(如25mm/min 或 50mm/min),速度不同,測得的力值會略有差異。
環境溫度: 高溫或低溫測試會影響塑料外殼和密封圈的硬度,從而影響插拔力。汽車連接器通常要求在高低溫(如-40°C 到 +85°C)下進行測試。
四、 實際應用中的具體要求
插入力要求:
不能太大: 在汽車總裝線上,工人需要手動安裝成千上萬個連接器。過大的插入力會導致裝配困難、工人疲勞和潛在的連接器損壞(如端子彎曲、密封圈擠壓變形)。因此,規格書會規定一個大插入力。
拔出力要求:
不能太小: 必須確保在車輛整個生命周期內,經歷振動、沖擊和溫度循環后,連接器不會松脫。因此,規格書會規定一個最小拔出力。
不能太大: 為了便于在維修時拆卸,拔出力也不能過大,否則可能需要過度用力,導致線纜或周圍部件損壞。因此,規格書會規定一個大拔出力。
