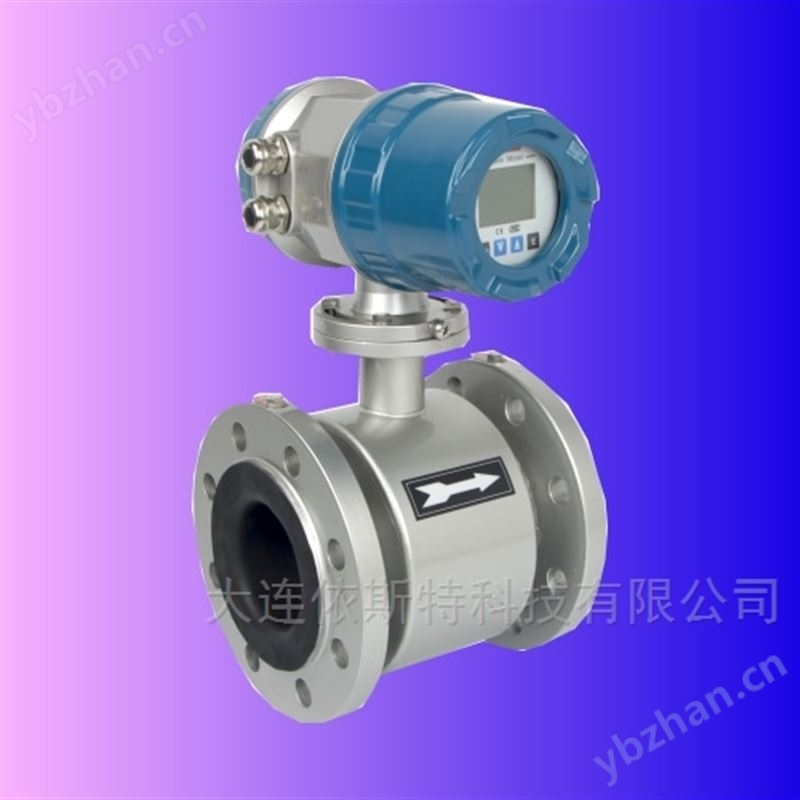

大連依斯特 YST183F-A50XL 型電磁流量計設備全面解析
一、產品介紹
測量管:采用絕緣材質(如 PTFE、橡膠襯里),避免介質與金屬殼體直接接觸,減少干擾,適配不同腐蝕性介質場景;
勵磁系統:產生穩定磁場,確保感應電動勢的準確性,常見勵磁方式為正弦波或方波勵磁,適配不同流速下的測量需求;
遠傳單元:集成通信模塊,支持有線或無線數據傳輸,可實現遠程監控、參數設置與故障報警,降低現場運維成本。
二、優勢特點
安裝便捷性高:YST183F-A50XL 型的一體式設計無需分開安裝傳感器與轉換器,減少管線改造工作量,尤其適合空間狹窄的場景(如市政管網井),縮短現場安裝時間;
數據傳輸實時性:遠傳功能可實現秒級數據上傳,避免人工抄表的延遲,支持遠程監控流量波動(如污水處理廠進水負荷變化),助力快速響應工況調整;
適應復雜工況:襯里材質耐酸堿、耐腐蝕,可測量含雜質、懸浮物的液體(如化工廢水、河道水);且不受介質密度、粘度影響,測量精度穩定,適配多類惡劣環境;
維護成本低:無機械運動部件,減少磨損與堵塞問題,日常僅需定期校準(如自來水廠每半年一次),降低運維人力與物料投入。
三、技術參數
參數類別 | 常規范圍(YST183F-A50XL 型標準配置) | 說明 |
測量范圍 | 0.01~10m/s | 流速超過 10m/s 可能影響襯里壽命 |
精度等級 | 0.5 級、1.0 級 | 符合工業計量標準 |
介質溫度 | -20~180℃ | 不同襯里材質耐受溫度不同 |
介質壓力 | 0.6~4.0MPa | 需匹配實際管線工作壓力 |
介質導電性 | ≥5μS/cm | 不適用于純液體(如純凈水) |
防護等級 | IP65、IP68 | IP68 可用于水下安裝(如河道) |
遠傳通信方式 | RS485、4G、LoRa、NB-IoT | 4G/LoRa 適用于無有線網絡場景 |
輸出信號 | 4~20mA 模擬信號、脈沖信號 | 可對接 PLC、DCS 系統 |
四、選型標準
明確測量介質特性:確認介質導電性(需≥5μS/cm)、腐蝕性(如化工廢水場景,推薦選配 PTFE 襯里)、懸浮物含量(高懸浮物場景可選用耐磨襯里);
匹配管線參數:根據管線公稱直徑(DN15~DN3000)選擇對應口徑的 YST183F-A50XL 型設備,優先采用滿管流設計,保障測量精度;
確定量程范圍:實際最大流速應控制在量程的 70%~80%,例如管線最大流速 5m/s,可選擇 0~8m/s 的量程配置;
考慮安裝環境:戶外或潮濕環境選 IP68 防護等級,防爆區域需選防爆型配置(如化工廢水處理車間),低溫環境需選低溫適配型號(如北方熱力供暖);
明確遠傳需求:有線傳輸(RS485)適合近距離固定場景(如水廠內部),無線傳輸(4G/LoRa)適合遠距離或移動場景(如農村水務管網)。
五、應用行業
1. 水處理核心領域
污水處理廠:我們的 YST183F-A50XL 型設備用于進水口、曝氣池、出水口的流量監測,實時掌握處理負荷,避免超標排放;可聯動控制系統調節藥劑投加量;
自來水廠 / 凈水廠:監測原水進水、沉淀池出水、管網供水流量,確保水廠產能匹配用戶需求,同時輔助漏損分析;
醫院廢水處理:測量含消毒劑、有機物的廢水流量,針對廢水腐蝕性特點,為 YST183F-A50XL 型選配耐酸堿襯里,確保設備長期穩定運行;
環保水處理:用于工業廢水預處理站的流量計量,數據可上傳至環保部門監管平臺,滿足排污監測要求。
2. 市政與民生領域
市政管網供給水:安裝于管網節點(如小區入口、主干道管線),實時監測流量變化,輔助定位漏損點(如夜間流量異常升高);
熱力供暖:測量供暖管網的熱水流量,結合溫度數據計算熱負荷,實現按需供暖,降低能源浪費(尤其北方集中供暖區域);
智慧農村水務:用于農村集中供水工程,為 YST183F-A50XL 型配置 LoRa/NB-IoT 遠傳技術,實現偏遠地區供水流量的遠程監控,保障村民用水穩定。
3. 環境監測領域
河道水質監測:將 YST183F-A50XL 型設備安裝于河道監測斷面,結合水質傳感器,同步采集流量與水質數據,分析污染物擴散速度與總量。
六、應用案例
案例 1:某市政污水處理廠流量監控項目
場景:處理規模 10 萬噸 / 日,需監測進水、生物反應池、出水三個關鍵節點的流量;
需求:數據實時上傳至中控室,應對進水負荷變化;設備需耐受含大量懸浮物的污水;
解決方案:選用 DN800 口徑、IP65 防護、PTFE 襯里的 YST183F-A50XL 型設備,通過 RS485 連接中控系統,設置流量超標報警閾值;
效果:實現 24 小時連續監測,進水流量波動超過 10% 時自動報警,處理系統響應時間縮短至 5 分鐘,出水達標率提升至 99.5%。
案例 2:某農村智慧水務項目
場景:覆蓋 5 個行政村的集中供水工程,管線總長 30 公里,需監測各村落供水流量;
需求:農村無有線網絡,設備需低功耗、抗干擾;需遠程查看流量數據,避免管網漏損導致缺水;
解決方案:選用 DN100 口徑、LoRa 遠傳、IP68 防護的 YST183F-A50XL 型設備,配置電池供電(續航 1 年),數據上傳至農村水務云平臺;
效果:通過流量數據分析發現 2 處隱蔽漏損點,漏損率從 15% 降至 8%,村民用水保障率提升至 98%。
案例 3:某醫院廢水處理項目
場景:日產生廢水 500 噸,含消毒劑、醫療器械清洗廢水,需監測廢水處理前后的流量;
需求:設備需耐酸堿腐蝕,數據需上傳至環保監管平臺,滿足排污許可要求;
解決方案:選用 DN200 口徑、316L 電極、PTFE 襯里的防爆型 YST183F-A50XL 型設備,通過 4G 上傳數據,定期校準周期設為 1 年;
效果:設備連續運行 2 年無問題,廢水排放量數據完整,順利通過環保部門季度檢查。
七、用戶評價
污水處理廠運維人員:“YST183F-A50XL 型的一體式設計比分體式好裝太多,以前裝分體式要拉很長的線,現在半天就能裝完一個點;遠傳數據直接到中控,不用再去現場抄表,省了不少人力。”
自來水廠計量工程師:“YST183F-A50XL 型的測量精度很穩定,用了 3 年沒怎么校準過,尤其監測管網流量時,能快速發現漏損,幫水廠挽回了不少水資源損失。”
農村水務管理員:“YST183F-A50XL 型的 LoRa 遠傳太適合農村了,不用拉網線,電池能用一年,手機上就能看每個村的用水量,有問題能及時排查,村民再也沒反映過停水。”
化工企業環保專員:“YST183F-A50XL 型的耐腐蝕性不錯,處理含酸堿的廢水時,設備沒出現過襯里損壞的情況,數據上傳到環保平臺也很穩定,不用擔心監管抽查出問題。”
八、技術趨勢
智能化升級:計劃集成 AI 算法,可自動識別流量異常(如氣泡干擾、襯里磨損),實現故障自診斷與預測性維護,減少人工校準頻率;
低功耗與長續航:針對無供電場景(如偏遠河道、農村管網),采用超低功耗芯片與太陽能供電,將續航時間延長至 3~5 年;
多參數集成:除流量外,新增溫度、pH 值、電導率等測量功能,實現 “一表多測”,減少設備安裝數量(如環保水處理場景);
智慧化聯動:與智慧水務、智慧環保平臺深度融合,支持流量數據與水質、壓力等數據的協同分析,助力構建 “監測 - 預警 - 調控” 一體化系統。
