一． 簡介
本控制器有兩種型號：蒸汽鍋爐控制器（HTGL-Z）和熱水鍋爐控制器(HTGL-R)，與燃油燃氣燃燒
機配套，分別用于蒸汽鍋爐和熱水鍋爐的控制。本說明書適用于蒸汽鍋爐控制器的使用說明。

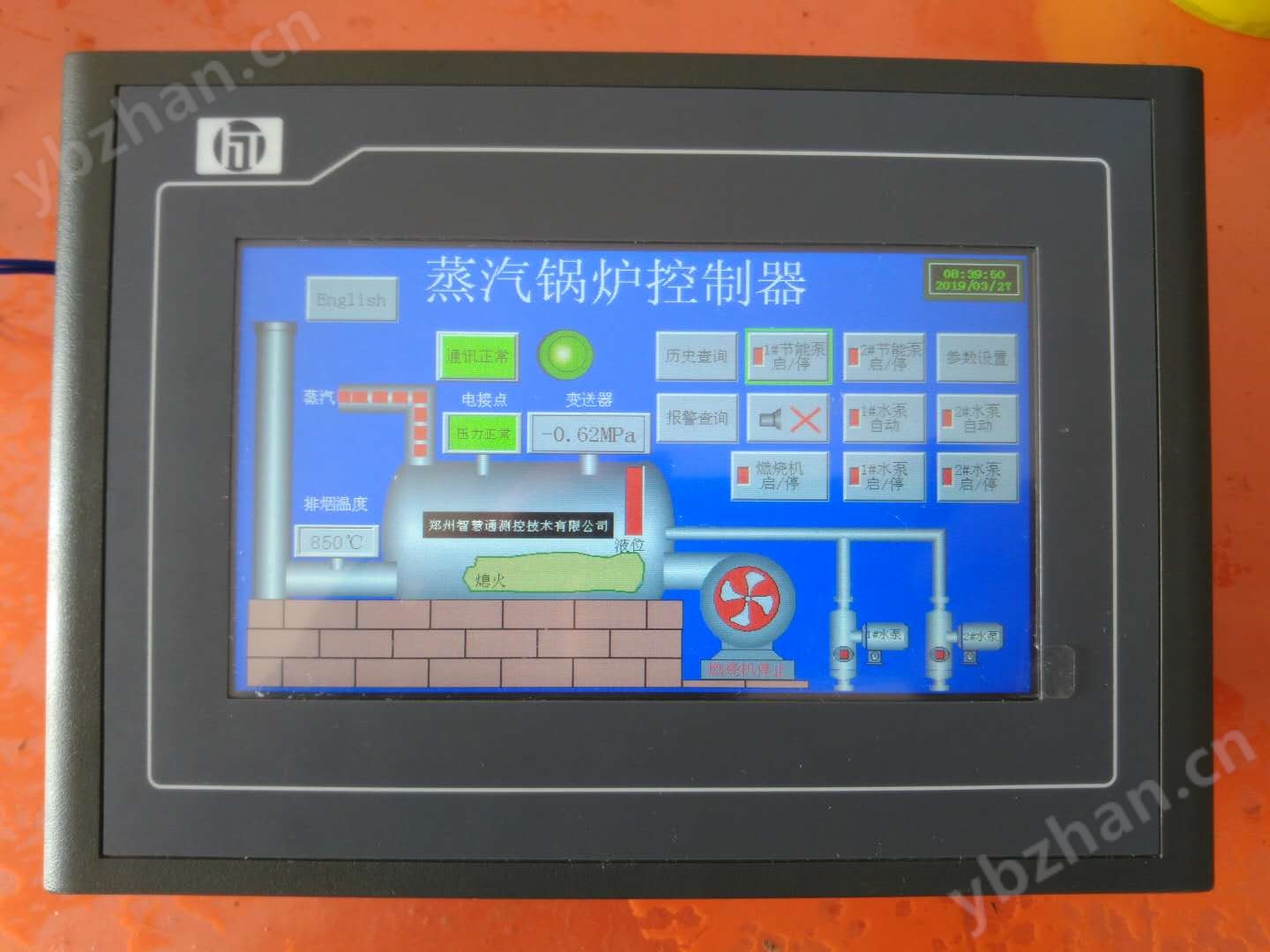

本控制器采用 7 寸彩色觸摸屏顯示，操作方便，美觀大方，可靠性高。系統具有中英文操作窗口,
控制器設置有運行主畫面、歷史數據查詢畫面、歷史曲線查詢畫面、運行數據統計畫面等。水泵具有
自動控制和手動控制兩種工作方式。實時檢測燃燒機運行狀態、鍋爐液位和壓力。在液位、壓力超常
和燃燒機故障時，進行聲光報警，并在壓力超高、液位低報警和燃燒機故障時，自動關閉燃燒機。并
且燃燒機故障信號消失前不允許開機。
二． 技術指標
1．控制輸出：共 9 路，均是常開繼電器觸點輸出，容量 10A 220VAC。包含兩路水泵控制輸出、
兩路燃燒機控制輸出、兩路節能泵控制輸出、一組（兩路）大小火控制輸出、一路報警輸出；
2．輸入信號：1 組（4 路）液位無源輸入通道、1 組（3 路）壓力無源輸入通道、1 路燃燒機故障
輸入（AC220V）、1 路排煙溫度輸入（PT100）、1 路壓力變送器輸入；
3．電源電壓：220VAC ±10%；
4．功耗：小于 8W；
5．工作溫濕度：0—55℃。
6．外形尺寸：226.5×163×90mm
開孔尺寸：215（寬）×152mm（高）
7．存儲容量：64M
8. 記錄間隔：、2、4、6、15、30、60、120、240 秒九檔可供選擇
9. 存儲長度：24 天（間隔 1 秒時）—5825 天（間隔 240 秒時）
