 | 采用AC-DC-AC逆變方式，輸出電源純凈 |
 | 輸入輸出全隔離，不受輸入電網諧波干擾 |
| 動態響應及穩定速度快，輸入電壓波動穩定速度2ms |
| 采用電解電容或超級電容儲能，無蓄電池免維護 |
| 解決短時瞬間電源中斷和跌落。 |
| 三相缺一相可正常長期工作。 |
| 具備自動糾正輸出相序功能，特別適合兩路電源供電，不用考慮備用電源的相序問題 |
| LCD觸摸屏參數顯示、簡單易懂 |
| RS232通訊接口，標準的MODBUS-RTU協議，可選TCP/IP接口，通過手機APP遠程查看和控制 |
輸入參數
| 參數名稱 | 指標 | 備注 |
額定電壓 | 三相380V/400V（可定制任何電壓） | 三相三線（L1，L2，L3）+地線(PE) |
正常工作輸入范圍 | ±20% |
|
短時跌落范圍 | 輸入可中斷2個周波，可保證正常輸出 | 可選延長跌落時間 |
| 在輸入缺相的情況下，可保證正常輸出，當輸入的另外兩相供電功率足夠大時可長期連續工作 |
|
輸入頻率 | 40-70HZ |
|
隔離變壓器 | △/Y |
|
雙電源輸入功能 | ATS雙電源輸入功能，具備油機啟動接口 | 選項，非標配 |
效率 | >80% |
|
輸出參數
| 參數名稱 | 指標 | 備注 |
輸出中心電壓 | 三相380V/400V（±7%可設定） | 三相四線（L1，L2，L3,N）+地線(PE) |
輸出電壓精度 | <±2% |
|
輸出電壓諧波THDv | <3% |
|
三相平衡度 | 三相電壓自動平衡 |
|
負載性質 | 任意負載 |
|
過載能力 | 120%10分鐘 150%1分鐘 |
|
旁路功能 | 手動旁路 |
|
控制參數
| 參數名稱 | 指標 | 備注 |
主控元件 | 主要測量控制芯片采用ARM32位處理器，逆變執行元件采用IGBT模塊 |
|
控制采樣速率 | ＞8K/S |
|
響應補償速度 | <2ms | 針對輸入電壓波動 |
控制方式 | 電壓閉環控制 |
|
接口 | RS485，MODBUS-RTU協議 | 可選TCP/IP，GPRS |
顯示參數
| 參數名稱 | 指標 | 備注 |
顯示介質 | 7英寸觸摸屏 |
|
顯示額定參數 | 輸入電壓、輸出電壓、輸出電流、頻率、功率、負載率、功率因數等 |
|
顯示告警內容 | 熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高 |
|
額定參數顯示精度 | 1.0級 |
|
電壓參數分辨率 | 0.1V | 可定制更高分辨率 |
電流參數分辨率 | 0.1A | 可定制更高分辨率 |
保護參數
| 參數名稱 | 指標 | 備注 |
| 熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高 |
|
保護方式 | 切斷輸出 |
|
物理參數
| 參數名稱 | 指標 | 備注 |
散熱方式 | 溫控強制風冷 |
|
防護等級 | 戶內IP20；戶外IP33或更高等級 |
|

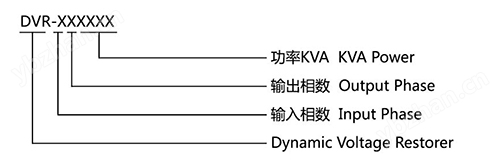

型號命名
 |  |
三相型號規格
| 型號規格 | 額定電流（A） | 電壓參數 | 外形尺寸W*D*H | 備注 |
DVR33010KVA | 15 | 額定電壓： | 600*900*1200mm |
|
DVR33020KVA | 30 | |||
DVR33030KVA | 46 | |||
DVR33050KVA | 76 | 600*900*1600mm |
| |
DVR33080KVA | 121 | 600*900*2000mm |
| |
DVR33100KVA | 152 | |||
DVR33150KVA | 228 | 600*900*1600mm |
| |
DVR33180KVA | 273 | |||
DVR33225KVA | 342 | |||
DVR33250KVA | 380 | 600*900*2000mm一柜 |
| |
DVR33320KVA | 486 | |||
DVR33400KVA | 608 | |||
DVR33500KVA | 760 | 600*900*2000mm二柜 |
| |
DVR33600KVA | 912 | |||
DVR33800KVA | 1216 | 600*900*2000mm三柜 |
| |
DVR331000KVA | 1520 | |||
DVR331200KVA | 1824 | 600*900*2000mm三柜 |
| |
DVR331400KVA | 2127 | |||
DVR331600KVA | 2431 | 600*900*2000mm四柜 |
|
單相相型號規格
| 型號規格 | 額定電流（A） | 電壓參數 | 外形尺寸W*D*H | 備注 |
DVR11003KVA | 13.5 | 輸入電壓： | 600*500*445mm |
|
DVR11005KVA | 22.5 | |||
DVR11010KVA | 45 | 600*500*850mm |
| |
DVR11020KVA | 90 | 600*500*1200mm |
| |
DVR11030KVA | 137 | 600*900*1200mm |
| |
DVR11050KVA | 228 |
說明：產品不斷升級中，更新可能滯后，該技術資料僅供參考。

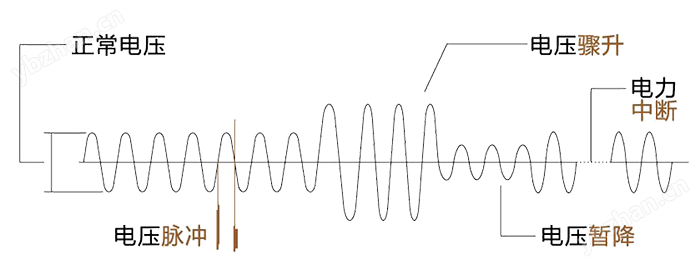

解決ATS兩路電源切換過程的瞬間中斷; 解決輸入電源的驟升驟降，電壓跌落; 解決輸入缺相; 解決輸入不平衡……
