美國ARRA寬帶SPST PIN二極管開關H8753
型號：H8753
品牌：ARRA
美國ARRA寬帶SPST PIN二極管開關H8753,SMA型接口，0.1-18GHz
美國ARRA寬帶SPST PIN二極管開關H8753簡介：
ARRA的寬帶Pin二極管開關產品可對100 MHz至18 GHz的射頻/微波信號進行高速控制。SPST開關型號的射頻轉換時間為10%-90%，分別為10ns和50ns，在100MHz時隔離度至少為30dB，在更高頻率時隔離度高達85dB。
這些耐用的寬帶SPST開關50ns型號可處理5W平均和75W峰值功率（1-μs脈沖寬度），以及10ns型號的2W平均和10W峰值功率。
插入損耗在2 GHz時降至1 dB，在18 GHz時降至2.5 dB或***。所有型號在Max頻率下的Min VSWR為1.30:1，Max VSWR為1.90:1。PIN二極管開關可配備或不配備驅動器，配備符合MIL-C-39012要求的SMA母連接器。
通用技術規格
超寬帶：
100-18000兆赫-50納秒系列
100-18000兆赫-10納秒系列
射頻連接器：SMA(母)
偏置或柵極連接器：SMC(公）
偏差要求：
無驅動器-RF開啟-10伏/RF關閉+35毫安
驅動-觸發TTL兼容
RF開啟，邏輯1：+2.5至+5.0伏
RF關閉，邏輯0：-0.3至+0.7伏
驅動電壓：+15伏，100mA/-15伏，45mA
射頻功率（+25C時）：
50納秒系列-平均5瓦，峰值75瓦，脈沖寬度1微秒
10納秒系列-平均2瓦,峰值10瓦，脈沖寬度1微秒
表面處理：ARRA-藍色，符合MIL-C-22750標準
開關速度：10-90%射頻-10和50納秒型號
材料：主體-鋁制
連接器-MIL-C-39012

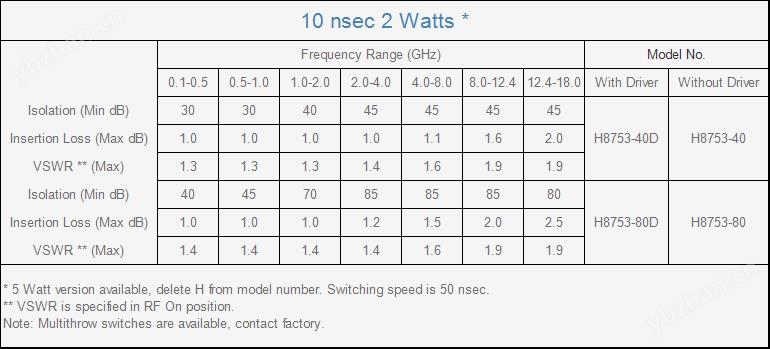

美國ARRA寬帶SPST PIN二極管開關選型具體規格表：
