激光譜線偏振分束立方，安裝在30 mm籠式立方體中
特性
?1英寸偏振分束鏡立方安裝在兼容SM1的籠式立方中
?可選六個激光線偏振波長：532 nm、633 nm、780 nm、980 nm、1064 nm和1550 nm
?消光比Tp：Ts大于3000：1
?AR膜的Rabs
< 0.25% @ 0° AOI
?外殼上刻有產品編號和光路簡圖
?通過CM1-CC籠式立方體連接件可并排連接兩個籠式立方體
Thorlabs的籠式立方安裝、激光線、偏振分光鏡立方有六種不同的激光線偏振波長增透膜：532 nm、633 nm、780 nm、980 nm、1064 nm和1550 nm。由于電介質分束膜反射S偏振成分而透過P偏振成分，這些立方能分離一束光中的S和P偏振成分。對于的偏振消光比，使用消光比TP：TS大于3000：1的透射光束。
這些1英寸分束鏡立方由兩個紫外熔融石英玻璃棱鏡構成。其中一個棱鏡的斜面上鍍有一層電介質分束層。然后通過光學粘合劑將兩塊棱鏡組合成為一個立方體。立方體除頂部和底部之外的所有側面都鍍有增透膜。
光從任意拋光面輸入都能分離s-和p-偏振成分。立方頂部刻有一個可能的光傳播方向(如右圖所示)。
籠式系統兼容性
每個立方安裝在30毫米籠式立方中，用于兼容我們的30毫米籠式系統和SM1螺紋(1.035英寸-40)透鏡套管。立方體底部具有8-32 (M4)螺孔，可用于接桿安裝。使用30毫米籠桿和4個ERSCB轉接件可以將多個30毫米籠式立方連接在一起，如頁面頂部圖示所示。另外，通過CM1-CC籠式立方連接件可并排連接這些籠式立方體。
其他籠式立方體選項
每個分束立方體用環氧樹脂粘合在籠式立方體安裝座內，且無法移除。但是可購買30毫米空籠立方體，它兼容我們未經安裝的偏振分束立方體系列產品。如需了解我們所有安裝在立方體中的光學元件，請參見已安裝光學元件指南標簽。
對于要求更高損傷閾值的應用，我們也供應高功率偏振分束鏡立方。如果需要更寬的波長范圍，可以考慮我們的寬帶偏振分束鏡立方。
分束立方體簡圖鍍膜與膠合層未按比例繪制)
激光線偏振分束鏡，安裝在立方體中
Specifications | |
Beamsplitter | |
Extinction Ratioa | Tp:Ts |
Surface Quality | 20-10 Scratch-Dig |
Surface Flatness | λ/4 @ 633 nm (Peak to Valley) |
AR Coating Reflectanceb | Rabs |
Transmission Efficiencyc | Tp |
Reflection Efficiencyb,c | Rs |
Transmitted Wavefront Error | λ/4 @ 633 nm (rms) |
Material | UV Fused Silicad |
Assembly | |
Transmitted Beam Deviation | ±5 arcmin |
Reflected Beam Deviation | 90° ± 20 arcmin |

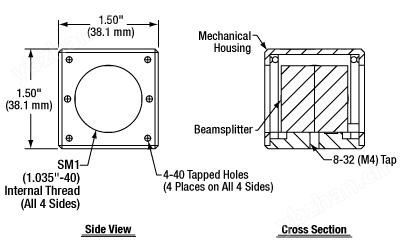

Outer Dimensions | 1.50" x 1.50" x 1.50" |
Clear Aperture | >?20.3 mm |
Cage Cube Material | Anodized Aluminum |
Mounting Hole | Imperial: 8-32 Tapped Hole |
a
消光比(ER)是指近線偏入射光的**透射率與最小透射率之比。透射軸與入射光偏振方向平行時，透射率處于**值；90°旋轉分束立方體，透射率處于最小值。
b
列出的反射率是在設計波長處的每個增透膜表面。
c
透射和反射規格基于分束鏡膜層的規格，且不考慮表面損耗。典型的透射曲線和數據，請查看曲線標簽。
?提供六種激光線波長：532 nm、633 nm、780 nm、980 nm、1064 nm或1550 nm
?增透(AR)膜的Rabs
< 0.25% @ 0° AOI
?消光比：Tp:Ts
> 3000:1
Thorlabs的激光線偏振分束鏡由安裝在30 mm籠式立方體中的1英寸偏振分束立方構成。這些立方體通過在分束介質膜層處反射s-分量，透射p-分量，從而分離s-偏振光和p-偏振光。
這些立方的偏振消光比Tp:Ts
> 3000:1，指定用于透射光束。這些分束立方的外表面鍍有增透膜，在設計波長下，每個表面的Rabs
< 0.25%。此光學元件的通光孔徑為?20.3 mm。
Damage Thresholds | |||
Item # | Design | Unmounted | Damage Threshold |
CCM1-PBS25-532(/M) | 532 nm | PBS25-532 | 2 J/cm2 |
CCM1-PBS25-633(/M) | 633 nm | PBS25-633 | - |
CCM1-PBS25-780(/M) | 780 nm | PBS25-780 | - |
CCM1-PBS25-980(/M) | 980 nm | PBS25-980 | - |
CCM1-PBS25-1064(/M) | 1064 nm | PBS25-1064 | 2 J/cm2 |
CCM1-PBS25-1550(/M) | 1550 nm | PBS25-1550 | - |
產品型號 - 英制 | ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
|
籠式立方體連接件
C4W和C6W籠式立方體分別用C4W-CC和CM1-CC立方體連接件連接至1.5英寸寬的CCM1-4ER緊湊型籠式立方體上。
CM1-CC連接多個1.5英寸寬的籠式立方體
?并排連接兩個1.5英寸寬的籠式立方體
?將一個1.5英寸寬的籠式立方體連接到一個2英寸寬的籠式立方體
?兼容CM1或CCM1系列籠式立方體
CM1-CC籠式立方體連接件可以將兩個及以上的CM1或CCM1立方體按右圖所示連接。CM1和CCM1系列籠式立方都兼容這個連接件，包括空籠式立方體、空二向色鏡籠式立方、已安裝分束器、已安裝的五角棱鏡和已安裝轉向鏡。CM1-CC連接件包含4個4-40圓頭螺絲、2個4-40平頭螺絲、4個墊圈和1/16英寸六角扳手。
兩個安裝在籠式立方體中的轉向棱鏡不能使用CM1-CC連接，因為此立方體的兩個側面上沒有用于安裝?6 mm籠桿的孔。
我們也W-CC，用來連接兩個2英寸寬的30 mm籠式立方體。C4W-CC和CM1-CC籠式立方體連接件都可用于將寬1.5英寸的30 mm籠式立方體(例如我們的CCM1-4ER(/M))連接至寬2英寸的30 mm籠式立方體。
對準銷
請注意，由于連接件上有對準銷，因此要在立方體的SM1(1.035"-40)螺紋端口之間的面上鉆孔。如果您有舊版立方體，并希望免費升級成帶對準孔，請聯系技術支持。此外，對準銷可以壓入匹配的安裝孔中，也可以取出，以配合未鉆孔的立方體使用。
